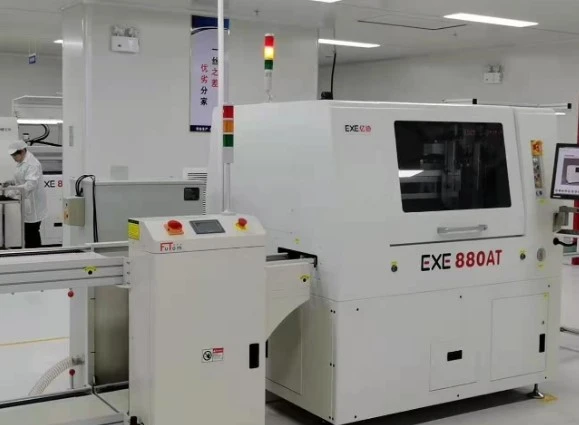

آلة توجيه Depaneling للوحة Pcb
آلة توجيه إزالة الألواح من لوحة Pcb (المعروفة أيضًا باسم أداة إزالة الألواح من لوحة الدائرة أو أداة إزالة اللوحة من لوحة الدائرة) هي جهاز متخصص يستخدم في صناعة الإلكترونيات لفصل مركبات ثنائي الفينيل متعدد الكلور المتجاورة المتعددة (لوحات الدوائر المطبوعة) إلى وحدات فردية. وتتمثل وظيفتها الأساسية في استبدال ثني اللوحة يدويًا بتكنولوجيا القطع الأوتوماتيكية، وتجنب أضرار الضغط الناتجة عن العمليات التقليدية. استنادًا إلى طريقة القطع وسيناريو التطبيق، يتم تقسيمها بشكل أساسي إلى الأنواع التالية: من خلال مبدأ القطع: نوع السكين -النوع، النوع المثقب-النوع، نوع الطحن-النوع، والليزر-نوع depanelers؛ حسب مادة الركيزة: أجهزة إزالة الألواح PCB القياسية، وأجهزة إزالة الألواح المرنة من لوحات الدوائر المطبوعة، وأجهزة إزالة الألواح من الركيزة المصنوعة من الألومنيوم.
مقدمة المنتج
ميزات آلة توجيه depaneling للوحة Pcb:
- تتميز آلة قطع الطحن عبر الإنترنت هذه بتحميل اللوحة تلقائيًا، وقطعها، وإخراجها، مما يؤدي إلى تحسين كفاءة الإنتاج بشكل كبير وتقليل تكاليف العمالة، مما يوضح خط إنتاج مؤتمت بالكامل.
- تم تجهيز النظام بأكمله بنظام محاذاة الرؤية CCD لتحسين دقة القطع وكفاءته، ومنع سوء التشغيل.
- وحدات مقاومة الغبار-عالية الدقة-على المحورين X- وY- تضمن قطعًا ثابتًا ودقيقًا.
- يعد مستشعر إزاحة الليزر الياباني المستورد-قياسيًا للتحقق من استواء منتجات PCBA.
- تستخدم عملية الإزالة التلقائية للمواد أداة شفط فراغية لوضعها ونقلها.
- تعمل وحدة التحكم المستقلة في الحركة CNC على دمج نظام التحكم، مما ينتج عنه دوائر تحكم مستقرة ودقة عالية واستجابة سريعة وقدرات قوية ضد-التداخل.
- يتميز الجهاز بواجهة-سهلة الاستخدام مع واجهات باللغتين الإنجليزية والصينية، مما يجعل تصميم البرنامج أكثر سهولة في الاستخدام-ويسهل تشغيله على المهندسين.
- يمكنها قطع حواف اللوحة المستقيمة والدائرية وغير المنتظمة، ويمكنها اكتشاف الشفرات المكسورة والمزلقة. - باستخدام عمود دوران مستورد عالي السرعة- (الحد الأقصى: 80000 دورة في الدقيقة) من شركة Sycotec الألمانية، مع ضغط قطع منخفض، ودقة عالية، وزيادة كفاءة القطع، وتغيير تلقائي للأداة لتحقيق التشغيل الآلي الكامل.
1. تحسين كفاءة الإنتاج
سرعة القطع الأوتوماتيكية تتجاوز بكثير العمل اليدوي، مما يزيد من الكفاءة بنسبة تزيد عن 80%.
يدعم القطع المتزامن المتعدد-للشفرات (على سبيل المثال، يمكن تجهيز ماكينة إزالة الشفرات المتعددة-بما يصل إلى 12 شفرة) والإنتاج المستمر عبر الإنترنت، مما يؤدي إلى تقصير دورات التصنيع.
2. ضمان جودة المنتج
- تقليل الأضرار الجسدية:
يعمل الدوران عالي السرعة لقاطع الطحن (20000-30000 دورة في الدقيقة) على إبقاء الضغط أقل من 180μST، مما يمنع تشقق اللحام وتلف المكونات.
تعمل التصميمات الخاصة (مثل الشفرة الدائرية العلوية وهيكل الشفرة المسطحة السفلية) على تقليل إجهاد القطع وهي مناسبة لمركبات ثنائي الفينيل متعدد الكلور بدون أخاديد على شكل V.
- -إزالة الألواح بدقة عالية:
تبلغ دقة تحديد الموضع المتكرر لقاطع الطحن ±0.01 مم، مما يضمن حواف القطع الناعمة.
3. تعزيز سلامة الإنتاج والقدرة على التكيف
يعمل التصميم المغلق وميزات الأمان (مثل آليات مكافحة-الانحباس) على حماية المشغلين.
متوافق مع أشكال اللوحات المختلفة: يدعم مركبات ثنائي الفينيل متعدد الكلور المستقيمة والدائرية وعلى شكل -L وغير المنتظمة مع وصلات ثقب الطوابع (على سبيل المثال، ماكينات الروليت ثنائي الفينيل متعدد الكلور).
التكيف المرن مع مختلف السماكات (0.4-4 مم) والأحجام (حتى 300 مم).
4. تكاليف التصنيع الأمثل
يقلل من العمل اليدوي، مما يقلل من تكاليف العمالة ومعدلات إعادة العمل بسبب أخطاء المشغل.
يعمل التصميم المعياري (مثل نظام التغيير السريع للأدوات) على تحسين استخدام المعدات وتسهيل الصيانة.
ثالثا. التطبيقات النموذجية
يُستخدم على نطاق واسع في الأجهزة الإلكترونية الاستهلاكية، وإلكترونيات السيارات، والأجهزة الطبية، وتصنيع معدات الاتصالات، وهو مناسب بشكل خاص-لتفكيك المكونات الدقيقة مثل شرائط إضاءة LED ولوحات SMT عالية الكثافة-.

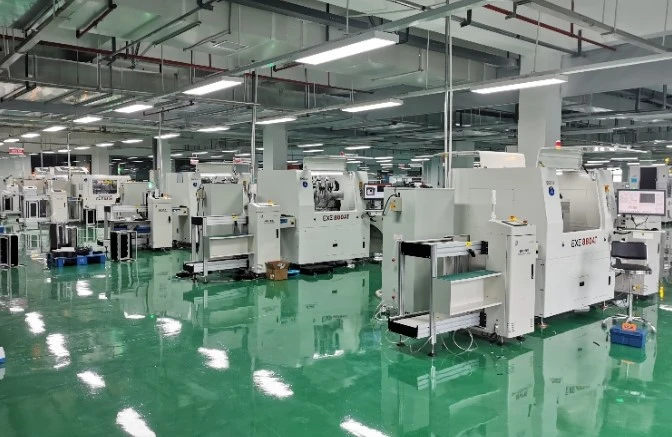

5. المشهد الحقيقي لمصنع العملاء
يتم استخدام المعدات بشكل أساسي في قطع PCBA وتفكيك الألواح في-الصناعة التحويلية المتطورة. تغطي صناعات التطبيقات SMT، والهواتف الذكية، والأجهزة الذكية القابلة للارتداء، ووحدات WiFi، ووحدات 5G، والأجهزة اللوحية، وإلكترونيات السيارات، والمنازل الذكية، والأجهزة الطبية، والفضاء، والمنتجات العسكرية، والأجهزة المنزلية، وما إلى ذلك.
يتم تثبيت رقصة إزالة الألواح للمنتج ووضعها على منصة المعالجة لإزالة الألواح. بعد اكتمال المعالجة، يتم تثبيت أداة إزالة الألواح مرة أخرى ووضعها على المسار للتدفق إلى العملية التالية.
تسهل مجلة الأدوات-المدمجة المكونة من خمس- التغيير التلقائي للأداة لتلبية احتياجات تقسيم اللوحة.
المخلب-لوحة الكتابة-هيكل الأخذ
واجهة المستخدم الرسومية (GUI)
يتيح التحرير السهل للبرنامج إمكانية البرمجة السريعة والسهلة متعددة النقاط-.
تركيبات لوحة المنتج الخاصة تدخل المسار
طريقة إدخال مسار تركيبات فصل اللوحة الخاصة، متصلة بسلاسة بالعملية السابقة.
تفريغ نوع المسار الخاص بفصل اللوحة
بعد اكتمال المعالجة، يتم تثبيت أداة إزالة الألواح مرة أخرى ووضعها على المسار للتدفق إلى العملية التالية.
طريقة تغيير الأداة تلقائيًا
يستخدم عمود دوران مستوردًا من ألمانيا-مع تغيير تلقائي للأداة. وهذا يوفر الوقت، ويحقق الأتمتة، ويقلل من الأخطاء البشرية، ويوفر دقة واستقرارًا عاليين.
هيكل اختيار لوحة كوب الشفط الفراغي
1. جهاز الاختيار-و-وضعه: التحميل والتفريغ التلقائي (قابضات التفريغ المعيارية، جهاز التفريغ، التحكم بشكل مستقل)
2. هيكل الناقل: حركة المحور X2، التقاط المحور Z2 وZ3، التحكم في محرك سيرفو AC.
3. سرعة التقاط اللوحة-: 0-1000 مم/ثانية (قابلة للتعديل)
مقدمة التكوين
المغزل سيكوتيك الألماني
يتيح نظام المغزل SycoTec الألماني ونظام التغيير التلقائي للأدوات إمكانية تغيير الأدوات تلقائيًا بالكامل، مما يوفر الوقت ويقلل الأخطاء البشرية. وهذا يوفر دقة عالية واستقرارًا استثنائيًا.
نظام قياس ارتفاع المنتج
يضمن نظام قياس ارتفاع منتج PCBA القياسي فحصًا دقيقًا لوضع فراغ المنتج.
الوحدة الأفقية العملاقة
يوفر الهيكل الأفقي من النوع -القنطري تناسقًا وثباتًا وصلابة ممتازة.
منصة الرخام
يستخدم الهيكل الرئيسي منصة رخامية مع وحدة حركة وقطع لوحية مقسمة- لتحقيق ثبات عالٍ.
فرشاة عائمة
يتم ضبط هيكل الفرشاة العائمة تلقائيًا لتحسين تجميع الغبار لسمك اللوحة المتفاوت وارتفاعات المكونات، مما يطيل عمر قاطعة الطحن.
تخطيط التحكم الإلكتروني
إن توجيه دائرة التحكم الإلكترونية الرشيدة يجعل الصيانة سهلة ومريحة.
مصنع العملاء على-فيديو بالموقع
نحن دائما في خدمتكم عندما تحتاج
EXE متخصصة في البحث والتطوير والإنتاج والمبيعات وخدمة آلات إزالة الألواح PCBA الأوتوماتيكية بالكامل وآلات إزالة الألواح بقطع الطحن وآلات إزالة الألواح عبر الإنترنت. تفتخر شركة EXE بفريق بحث وتطوير وتصميم ذو خبرة ونظام شامل لخدمة ما بعد البيع-.
تُستخدم منتجاتنا في تطبيقات إزالة الألواح PCBA عبر-الصناعات التحويلية المتطورة، بما في ذلك الهواتف الذكية، والأجهزة الذكية القابلة للارتداء، والمنازل الذكية، والأجهزة اللوحية، وإلكترونيات السيارات، والأجهزة الطبية، والفضاء، والأجهزة العسكرية، والأجهزة المنزلية.
موقع المعرض
شركة مصنعة مشهورة عالميًا-لفواصل PCB الأوتوماتيكية بالكامل
شهادة لدينا
شهادة نظام الإدارة
شهادة براءة اختراع لفاصل لوحة الدوائر
شهادة برنامج نظام التحكم في فاصل اللوحة
شركاؤنا
تلتزم EXE بفلسفة العمل المتمثلة في "الجودة أولاً، الخدمة أولاً" وقد نجحت في خدمة آلاف الشركات وحصلت على الثناء بالإجماع!
لقد وثقنا بها
صناعة التطبيقات
يتم استخدام المعدات بشكل أساسي في قطع PCBA وتفكيك الألواح في-الصناعة التحويلية المتطورة.
تغطي صناعات التطبيقات SMT، والهواتف الذكية، والأجهزة الذكية القابلة للارتداء، ووحدات WiFi، ووحدات 5G، والأجهزة اللوحية، وإلكترونيات السيارات، والمنازل الذكية، والأجهزة الطبية، والفضاء، والمنتجات العسكرية، والأجهزة المنزلية، وما إلى ذلك.
الأسئلة المتداولة
حل عملية آلة فصل لوحة PCBA
ما هي الأنواع المختلفة من أجهزة فصل ثنائي الفينيل متعدد الكلور؟
+
-
استنادا إلى المواد التي يتم depaneled، يمكن تقسيمها إلى ثلاث فئات:
أجهزة إزالة الألواح من ثنائي الفينيل متعدد الكلور، وأجهزة إزالة الألواح من FPC، وأجهزة إزالة الألواح من الألومنيوم.
واستنادا إلى طريقة depaneling يمكن تصنيفها على النحو التالي:
1. قاذفات السكين من النوع -؛ 2. ثقوب-نوع depanelers؛ 3. قطع الطحن. 4. آلات القطع بالليزر. و 5. أجهزة إزالة الألواح من النوع الممل.
ما هي مكونات آلة إزالة الألواح PCB؟
+
-
إنها تتكون من دعامة مجمعة، لوحة تجميع الحشو، نظام دليل دعم الحامل، رف استقبال المواد، جهاز التفريغ، أداة القطع وجهاز التثبيت الخاص بها، نظام حامل التحميل، وجهاز تغيير سرعة القطع.
متطلبات دقة تصنيع الإلكترونيات
+
-
دقة القطع: ±0.1 ملم
يفي بمتطلبات إزالة الألواح لمعظم المنتجات الإلكترونية الاستهلاكية (مثل الأجهزة المنزلية ولوحات الاتصالات الأساسية)، مما يضمن سلامة -المكونات الخالية من الشوائب-.
متطلبات الدقة الفائقة-
+
-
دقة القطع: ±0.05 مم إلى ±0.02 مم
مناسب للوحات الدوائر الدقيقة مثل وحدات 5G والأجهزة الطبية، مما يمنع حدوث قصور - صغير وتلف طبقة الإشارة.
التكرار: ± 0.01 مم
ما هو العمر الافتراضي لأدوات مقسم اللوحة؟
+
-
مصنوعة من الفولاذ الألماني/الياباني فائق الصلابة -والمقاوم للتآكل-، وتتميز هذه الأدوات بعمر افتراضي يصل إلى عام واحد عند تقسيم المواد الصلبة مثل ركائز الألومنيوم.
الأسئلة الشائعة 1 - لماذا لا تعمل الأسطوانة الموجودة في جهاز توجيه Depaneling الخاص بلوحة Pcb؟ تحقق من باب الأمان أولاً
أحد الأسباب الشائعة هو عدم إغلاق باب الأمان بشكل صحيح. قد ينسى المشغلون أحيانًا إغلاقه بإحكام أو تركه مفتوحًا. ما عليك سوى فحص باب الأمان وإغلاقه بشكل آمن قبل كل عملية - وهذا عادةً ما يحل المشكلة.
الأسئلة الشائعة 2 - أسطوانة آلة إزالة الألواح من لوحة Pcb لا تزال غير نشطة حتى مع إغلاق باب الأمان؟ اضبط المستشعر
إذا لم يتم تنشيط الأسطوانة، فقد لا يتمكن مستشعر باب الأمان من اكتشاف الباب. في هذه الحالة، اضبط موضع باب الأمان أو المستشعر حتى يتم محاذاةهما بشكل صحيح - ستستأنف الأسطوانة بعد ذلك التشغيل العادي.
الأسئلة الشائعة 3 - مشكلة المستشعر العاكس في جهاز توجيه Depaneling للوحة Pcb - كيفية استعادة وظيفة الأسطوانة
إذا فشل مستشعر الأمان العاكس في الكشف بشكل صحيح، فلن تعمل الأسطوانة. هناك حلان: أولاً، إزالة أي عوائق تعوق مسار الانعكاس؛ ثانيًا، تحقق مما إذا كان المستشعر مفكوكًا - إذا كان الأمر كذلك، فقم بتثبيته وإعادة معايرته لضمان اكتشاف موثوق به.
الأسئلة الشائعة 4 - أسطوانة جهاز التوجيه Depaneling للوحة Pcb لا تعمل بعد فحص المستشعر؟ البحث عن الأعطال الكهربائية
إذا ظلت الأسطوانة لا تعمل بعد كل فحوصات المستشعر، فقد تكون المشكلة كهربائية. يعد الفحص والصيانة المنتظمة لأسلاك الماكينة أمرًا ضروريًا. قم بتشخيص أي مشاكل في الأسلاك وإصلاحها بشكل احترافي قبل استئناف التشغيل - لا تقم مطلقًا بتشغيل الجهاز باستخدام دوائر معيبة.
