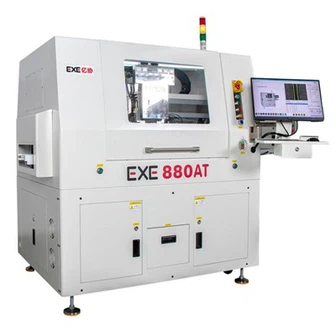

جهاز توجيه PCBA مضمن



1. تقسيم نطاق العمل	400 مم × 350 مم
2. وضع محرك XYZ	محرك سيرفو يعمل بالتيار المتردد
3. عدد محاور الحركة	9 محاور
4. طريقة تدريس البرنامج	صورة ملونة CCD مدخلات تعليمية بديهية
5. واجهة التشغيل	واجهة تشغيل النوافذ 10
6. قوة الفراغ العلوي	5 حصان
7. تغيير أداة القطع التلقائية	ماكس 80000 دورة في الدقيقة
8. X-Y سرعة سيرفو التيار المتردد	0-1000 ملم/ثانية.
9. سرعة سيرفو Z AC	0-800 ملم/ثانية.
10. X-Y التكرار	± 0.01 ملم
11. دقة القطع	± 0.05 ملم
12. وظيفة معايرة كاميرا CCD
13. قيمة إجهاد اللوحة المقسمة	أقل من 150uε
14. قطر الأداة	0.8-3.0 ملم
15. سمك قطع لوحة PCB	0.2 مم - 6.0 مم
16. جهد المضيف ومجمع الغبار	220 فولت 1φ و 3φ
17. استهلاك الطاقة	3.5 كيلو فولت أمبير
18. بندقية القضاء الساكنة
19. النظام البصري	كاميرا رقمية عالية الدقة
20. محرك السيارة	محرك سيرفو بدون فرش يعمل بالتيار المتردد
21. ذراع الالتقاط والوضع الميكانيكي	مكافحة-فوهة التفريغ الساكنة
22. وضع التغذية	ناقل السكك الحديدية
23. وضع التفريغ	الحزام الناقل أو مخرج الناقل أو ناقل السكك الحديدية
24. وضع النقل	نقل امتزاز فوهة الفراغ
25. اتجاه التدفق	يسار → يمين يمين → يسار (اختياري)
26. برنامج النسخ الاحتياطي	واجهة يو اس بي
27. وضع التحكم	وحدة تحكم خاصة
28. حجم خزانة جمع الغبار	820 مم × 550 مم × 1600 مم (العمق × العرض × الارتفاع)
29. حجم الآلة	2000 مم × 1350 مم × 1600 مم (العمق × العرض × الارتفاع)
30. وزن الآلة الرئيسية + مجمع الغبار	1200 كجم

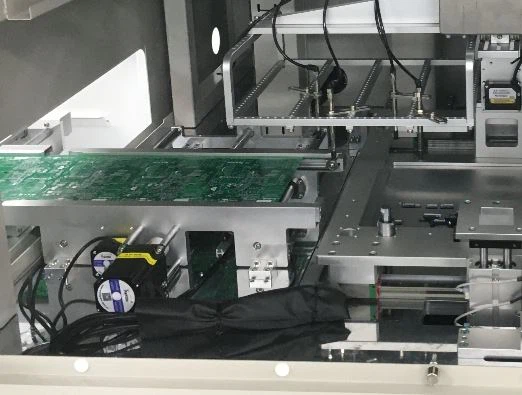

الوصف الفني لآلة القطع والتفكيك عبر الإنترنت

تعتمد هذه المعدات تصميمًا آليًا بالكامل، وتدمج وظائف التغذية الأوتوماتيكية للوح، والقطع، وتفريغ اللوحة، مما يحسن بشكل كبير من كفاءة الإنتاج ويقلل من تكاليف العمالة. الميزات التقنية الرئيسية هي كما يلي:

نظام بصري ذكي

مزود بنظام محاذاة بصرية CCD عالي الدقة-.

ضمان دقة القطع ±0.02 مم

آلية ذكية لمنع الأخطاء لتجنب أخطاء التشغيل

نظام الحركة الدقيقة

يعتمد المحور X/Y وحدة خطية مستوردة عالية الدقة مقاومة للغبار

كرر دقة تحديد المواقع ± 0.01 مم

يضمن التصميم الخاص المضاد للصدمات-استقرار التشغيل على المدى الطويل

نظام الكشف الذكي

مستشعر إزاحة الليزر الأصلي الياباني القياسي

مراقبة -في الوقت الحقيقي لتسوية PCBA (الدقة ±0.005 مم)

نظام جمع المواد التلقائي كوب الشفط فراغ

نظام التحكم المتقدم

وحدة تحكم الحركة CNC المتخصصة

تصميم الدوائر المتكاملة

مستوى مكافحة-التداخل: المستوى الصناعي 4

وقت الاستجابة<1ms

نظام قطع متعدد-الوظائف

يدعم القطع ذو الأشكال المستقيمة/القوسية/الخاصة-.

الكشف الذكي عن السكاكين المكسورة أو المنزلقة

سرعة دوران عالية تبلغ 80,000 دورة في الدقيقة-.

نظام تغيير الأدوات التلقائي (ATC)

واجهة عملية أنسنة

واجهة ثنائية اللغة الصينية والإنجليزية

تصميم البرمجيات المريحة

وقت التدريب على التشغيل<2 hours

لقد حصل هذا الجهاز على شهادة ISO9001 وهو مناسب لمجالات معالجة PCB عالية الدقة-مثل اتصالات 5G وإلكترونيات السيارات.



في الإنتاج الصناعي الحديث، تعد آلات الحز من معدات المعالجة الأساسية، وتتطور تقنيتها بسرعة. مع تقدم تكنولوجيا الأتمتة، فإن معدات الحز الذكية قد حلت تدريجيا محل التشغيل اليدوي التقليدي وأصبحت معدات رئيسية في مجالات التصنيع الإلكتروني وما إلى ذلك.

حالة تطور التكنولوجيا

حققت تكنولوجيا آلة الحز الحالية قفزة نوعية، ومعدات الحز الذكية الأوتوماتيكية بالكامل تدمج التقنيات المتقدمة مثل التحكم الدقيق وإزالة الإجهاد. بالمقارنة مع عيوب القطع اليدوي التقليدي المعرضة للتلف الناتج عن الإجهاد، يمكن للمعدات الحديثة تحقيق قطع دقيق خالٍ من الإجهاد - وتحسين جودة المنتج بشكل ملحوظ. خاصة في مجال معالجة المكونات الإلكترونية الدقيقة مثل ثنائي الفينيل متعدد الكلور، أصبحت تكنولوجيا الحز الآلي هي معيار الصناعة.

اعتبارات شراء السوق

يتطلب شراء المعدات تقييمًا شاملاً للعوامل التالية:

التوازن بين السعر والوظائف: تتمتع المعدات المتطورة-(100,000-500,000 يوان) بميزات -كشف تلقائي وذكي ووظائف أخرى؛ يمكن للمعدات المتوسطة-(50.000-100.000 يوان) تحقيق التشغيل الآلي الأساسي؛ تتطلب المعدات المنخفضة (أقل من 50000 يوان) في الغالب مساعدة يدوية

مقارنة المعلمة التقنية:

دقة القطع: ±0.05 مم (النهاية العالية-) مقابل ±0.2 مم (النهاية المنخفضة-)

كفاءة الإنتاج: 300-500 قطعة/ساعة (تلقائي) مقابل 50-80 قطعة/ساعة (يدوي)

تقييم الفوائد على المدى الطويل-: من الضروري حساب التكلفة الشاملة للمعدات خلال دورة حياتها، بما في ذلك استهلاك الطاقة والصيانة والعمالة والنفقات الأخرى

اقتراحات الشراء

من المستحسن أن تختار الشركات وفقًا لاحتياجات الإنتاج الفعلية:

الإنتاج الضخم: إعطاء الأولوية للمعدات الأوتوماتيكية بالكامل

دفعة صغيرة ومتنوعة: يمكن تحديد-نماذج شبه تلقائية

يمكن النظر في حلول ترقية المرحلة عندما تكون الميزانية محدودة





- فترة الضمان الشاملة للمعدات هي عام واحد، في حالة وجود مشاكل في الجودة، يجب تقديم الصيانة والاستبدال بعد-البيع.

- موظفو خدمة ما بعد البيع هم كبار الموظفين الفنيين والمهنيين بالشركة، بعد التدريب الرسمي للشركة والفحص والتأهيل قبل العمل بمفردهم. بعد-يتلقى قسم المبيعات إشعارًا بتعطل المعدات، مثل عدم قدرة المعدات على العمل بشكل طبيعي، خلال 24 ساعة للرد.







يمكن تقسيم آلات إزالة ألواح ثنائي الفينيل متعدد الكلور الشائعة تقريبًا إلى ثلاثة أنواع وفقًا لدرجة التشغيل الآلي: التشغيل اليدوي، والتشغيل شبه الآلي-والتشغيل التلقائي الكامل. يمكن استخدام آلات إزالة الألواح من ثنائي الفينيل متعدد الكلور ليس فقط بمفردها، ولكن أيضًا مع معدات أخرى لتشكيل خط. لذلك، وفقًا لسيناريوهات التطبيق المختلفة للمعدات، يمكن تقسيمها إلى آلات إزالة الألواح من ثنائي الفينيل متعدد الكلور عبر الإنترنت وآلات إزالة الألواح من ثنائي الفينيل متعدد الكلور غير المتصلة بالإنترنت.







عند إزالة الألواح من ألواح ثنائي الفينيل متعدد الكلور، تقليديًا، يتم استخدام الإزالة اليدوية بشكل عام. تعتبر طريقة إزالة الألواح هذه سريعة نسبيًا، ولكن عند إجراء عملية إزالة الألواح يدويًا، نظرًا للاختلاف في القوة وزاوية إزالة الألواح، فمن السهل التسبب في تلف الدائرة الكهربائية لثنائي الفينيل متعدد الكلور والأجزاء ومسار القصدير. في هذا الوقت، ظهرت آلات إزالة الألواح من ثنائي الفينيل متعدد الكلور وأصبحت طريقة التشغيل القياسية لـ SMT.





1. آلة إزالة الألواح من النوع السكيني المزايا: تكلفة منخفضة العيوب: يمكن فقط تقسيم الألواح في خط مستقيم. هناك نتوءات.



2. مزايا آلة الختم: تكلفة استثمار أولية منخفضة وسرعة عالية. العيوب: ارتفاع التكاليف اللاحقة بسبب الحاجة إلى ألواح خاصة وقوالب خاصة. هناك ضغوط



3. آلة قطع وطحن الألواح المزايا: يمكنها تقسيم الألواح من أي شكل، مع ضغط قليل جدًا وعدم وجود نتوءات على حافة القطع. العيوب: التكلفة الأولية العالية.



4. مزايا آلة إزالة الألواح بالليزر: تتمتع بمزايا قاطع الطحن، ويمكنها إجراء قطع دقيق - على لوحات PCB بدون إجهاد. العيوب: آلة باهظة الثمن.



5. مزايا آلة إزالة الألواح المقصلة: هوائي نقي (ضغط الهواء الشائع في المصانع كافٍ)، حجم صغير (نوع سطح المكتب)، إنتاج عالي، يمكن أن يقطع ركائز الألومنيوم بأي عرض وسمك، وأداء عالي التكلفة.





إن استخدام آلات إزالة الألواح من ثنائي الفينيل متعدد الكلور يمكن أن يحسن كفاءة الإنتاج لأنه يمكن أن يكمل مهمة تقسيم ثنائي الفينيل متعدد الكلور بسرعة، وبالتالي توفير وقت الإنتاج. بالإضافة إلى ذلك، يمكن لآلات إزالة الألواح PCB أيضًا تجنب الخطأ البشري الناتج عن آلات إزالة الألواح اليدوية لثنائي الفينيل متعدد الكلور، مما يضمن اتساق جودة كل لوحة PCB.



الأسئلة الشائعة 1 - لماذا لا تعمل الأسطوانة الموجودة على جهاز توجيه PCBA الخاص بي؟ تحقق من باب الأمان أولاً
أحد الأسباب الشائعة هو عدم إغلاق باب الأمان بشكل صحيح. قد ينسى المشغلون أحيانًا إغلاقه بإحكام أو تركه مفتوحًا. ما عليك سوى فحص باب الأمان وإغلاقه بشكل آمن قبل كل عملية - وهذا عادةً ما يحل المشكلة.



الأسئلة الشائعة 2 - لا تزال أسطوانة جهاز التوجيه PCBA غير نشطة حتى مع إغلاق باب الأمان؟ اضبط المستشعر
إذا لم يتم تنشيط الأسطوانة، فقد لا يتمكن مستشعر باب الأمان من اكتشاف الباب. في هذه الحالة، اضبط موضع باب الأمان أو المستشعر حتى يتم محاذاةهما بشكل صحيح - ستستأنف الأسطوانة بعد ذلك التشغيل العادي.



الأسئلة الشائعة 3 - مشكلة في مستشعر الانعكاس لجهاز التوجيه PCBA؟ كيفية استعادة وظيفة الاسطوانة
إذا فشل مستشعر الأمان العاكس في الكشف بشكل صحيح، فلن تعمل الأسطوانة. هناك حلان: أولاً، إزالة أي عوائق تعوق مسار الانعكاس؛ ثانيًا، تحقق مما إذا كان المستشعر مفكوكًا - إذا كان الأمر كذلك، فقم بتثبيته وإعادة معايرته لضمان اكتشاف موثوق به.



الأسئلة الشائعة 4 - أسطوانة جهاز التوجيه PCBA لا تعمل بعد فحص المستشعر؟ البحث عن الأعطال الكهربائية
إذا ظلت الأسطوانة لا تعمل بعد كل فحوصات المستشعر، فقد تكون المشكلة كهربائية. يعد الفحص والصيانة المنتظمة لأسلاك الماكينة أمرًا ضروريًا. قم بتشخيص أي مشاكل في الأسلاك وإصلاحها بشكل احترافي قبل استئناف التشغيل - لا تقم مطلقًا بتشغيل الجهاز باستخدام دوائر معيبة.
