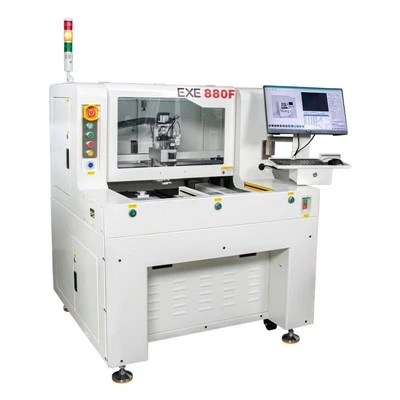

جهاز التوجيه قطع ثنائي الفينيل متعدد الكلور
نطاق العمل للتقسيم: 300 مم × 350 مم
وضع محرك XYZ: محرك سيرفو يعمل بالتيار المتردد
عدد محاور الحركة: 7 محاور
طريقة تدريس البرنامج: مدخلات تعليمية بديهية لصورة CCD ملونة
واجهة التشغيل: واجهة تشغيل ويندوز 7
مقدمة المنتج
معلمة المواصفات
|
1. نطاق العمل للتقسيم |
300 مم × 350 مم |
|
2. وضع محرك XYZ |
محرك سيرفو يعمل بالتيار المتردد |
|
3. عدد محاور الحركة |
7 محاور |
|
4. طريقة تدريس البرنامج |
صورة ملونة CCD مدخلات تعليمية بديهية |
|
5. واجهة التشغيل |
واجهة تشغيل ويندوز 7 |
|
6. قوة الفراغ العلوي |
5 حصان |
|
7. انخفاض قوة مجمع الغبار |
3 حصان (الخيار 5 حصان) |
|
8. مغزل القطع سيكوتيك (ألمانيا) |
الحد الأقصى 80000 دورة في الدقيقة (تغيير الأداة تلقائيًا) |
|
9. X-Y سرعة سيرفو التيار المتردد |
0-1000 ملم/ثانية |
|
10. سرعة سيرفو التيار المتردد |
0-800 ملم/ثانية |
|
11. دقة التكرار X-Y |
± 0.02 مم |
|
12. دقة القطع |
± 0.05 ملم |
|
13. دقة معايرة كاميرا CCD |
± 0.01 ملم |
|
14. قيمة إجهاد اللوحة |
أقل من 300u ε |
|
15. قطر الأداة |
0.8-3.0 ملم |
|
16. سمك قطع ثنائي الفينيل متعدد الكلور |
0.2 مم - 6.0 مم |
|
17. جهد المضيف وجامع الغبار |
220 فولت 1 φ و 3 φ |
|
18. استهلاك الطاقة |
3.5 كيلو فولت أمبير |
|
19. مسدس القضاء الساكن |
|
|
20. النظام البصري |
كاميرا رقمية-عالية الدقة |
|
21. قيادة المحرك |
محرك سيرفو بدون فرش يعمل بالتيار المتردد |
|
22. ذراع التحميل والتفريغ الميكانيكية |
مكافحة-فوهة شفط الفراغ الساكنة |
|
23. طريقة التغذية |
ناقل السكك الحديدية |
|
24. طريقة التفريغ |
الحزام الناقل أو مخرج السيارة أو ناقل المسار |
|
25. طريقة النقل |
نقل امتصاص فوهة الشفط الفراغي |
|
26. اتجاه التدفق |
اليسار → اليمين → اليسار (اختياري) |
|
27. برنامج النسخ الاحتياطي |
واجهة يو اس بي |
|
28. وضع التحكم |
وحدة تحكم مخصصة |
|
29. حجم خزانة جمع الغبار |
640 مم × 785 مم × 1760 مم (العمق × العرض × الارتفاع) |
|
30. حجم الآلة |
2014 مم × 1230 مم × 1650 مم (العمق × العرض × الارتفاع) |
|
31. وزن المضيف ومجمع الغبار |
1000 كجم |
ميزات المنتج
- ماكينة الطحن وتقسيم الألواح عبر الإنترنت، التي تتميز بتغذية الألواح وتقطيعها وإخراجها تلقائيًا، تعمل على تحسين كفاءة الإنتاج وتوفير تكاليف العمالة بشكل كبير، مما يعرض خط إنتاج مؤتمت بالكامل.
- تم تجهيز السلسلة بأكملها بنظام محاذاة بصرية CCD، مما يعزز دقة القطع والكفاءة مع منع العمليات الخاطئة.
- يستخدم المحور X-والمحور Y-وحدات مقاومة للغبار-عالية الدقة، مما يضمن ثبات القطع القوي والدقة العالية للمعدات.
- يكتشف مستشعر إزاحة الليزر الياباني القياسي-المستورد ما إذا كانت منتجات PCBA موضوعة بشكل مسطح.
- تستخدم عملية استرجاع المواد تلقائيًا كؤوس شفط مفرغة من أجل وضع وإزالة دقيقة.
- تم اعتماد وحدة التحكم المستقلة في الحركة المخصصة باستخدام الحاسب الآلي، والتي تدمج جزء التحكم لتحسين استقرار التحكم في الحلقة، والدقة العالية، ونقل الاستجابة السريعة، والقدرة القوية على مقاومة-التداخل.
- يعمل الجهاز بواجهة ثنائية اللغة (الصينية-الإنجليزية)، وتتميز بتصميم برمجي أكثر سهولة في الاستخدام- يعمل على تبسيط العمليات للموظفين الهندسيين.
- إنها تمتلك القدرة على قطع الخطوط المستقيمة والأقواس وحواف اللوحة غير المنتظمة، وتنفيذ وظائف الكشف عن السكاكين المكسورة والانزلاقية.
- باستخدام عمود دوران عالي السرعة-مستورد من شركة Sycotec الألمانية (الحد الأقصى: 80000 دورة في الدقيقة)، فإنه يوفر ضغط قطع منخفضًا ودقة عالية وكفاءة قطع متزايدة وتغييرًا تلقائيًا للأدوات لتحقيق التشغيل الآلي الكامل.
- فترة الضمان للمعدات بأكملها هي عام واحد، ونقدم صيانة واستبدال ما بعد البيع مجانًا-في حالة وجود أي مشكلات تتعلق بالجودة.
- يتكون موظفو خدمة ما بعد البيع لدينا من كبار الفنيين المحترفين، الذين يخضعون لتدريب رسمي ويجتازون اختبارات صارمة قبل العمل بشكل مستقل. عند تلقي إشعار بوجود عطل في المعدات، يضمن قسم ما بعد البيع- لدينا الرد خلال 24 ساعة في حالة فشل المعدات في العمل بشكل طبيعي.
- يتوفر موظفو ما بعد البيع لدينا على مدار 24 ساعة طوال أيام الأسبوع، بغض النظر عما إذا كان ذلك أيام السبت أو الأحد أو العطلات.
- يكرس موظفونا الفنيون لخدمات ما بعد البيع التدريب الشامل، ويمكن للموظفين التشغيليين والفنيين في شركتك أن يتوقعوا خدمتنا المخلصة لتركيب وتشغيل معداتنا، دون أي تحفظات.
- بناءً على طلب من الشركة العميلة، نحن على استعداد للمساعدة في إجراء عمليات تقسيم الآلة وتصحيح الأخطاء والفحوصات للموظفين الفنيين لديها.
الأسئلة الشائعة 1 - أنواع أجهزة التوجيه ذات القطع PCB: كيفية اختيار النوع المناسب؟
تنقسم أجهزة التوجيه المقطوعة بثنائي الفينيل متعدد الكلور عمومًا إلى أربع فئات: كهربائية، ومثقبة، ويدوية، وهوائية. يقدم كل منها فوائد وظيفية متميزة. يجب أن يعتمد اختيارك النهائي على متطلبات الإنتاج الفعلية ومواد اللوحة التي تقوم بمعالجتها - فاختيار النوع الخاطئ يمكن أن يؤدي إلى الإضرار بأداء القطع والكفاءة العامة.
الأسئلة الشائعة 2 - ما هي المواد التي يمكن لجهاز التوجيه قطع PCB التعامل معها؟
لقد تم تصميمه لقطع الألواح المختلفة ذات الأخاديد المقطوعة على شكل حرف V، بما في ذلك مركبات ثنائي الفينيل متعدد الكلور المدعومة بالألمنيوم LED، والألياف الزجاجية، وFR4، وثنائي الفينيل متعدد الكلور القياسي، والركائز الخزفية، والألواح الورقية. وهذا يجعلها أداة أساسية في تصنيع LED وتجميع الإلكترونيات، خاصة لعمليات ما بعد SMT وعمليات اللحام.
الأسئلة الشائعة 3 - جهاز توجيه قطع PCB مقابل الالتقاط اليدوي: ما هي المزايا؟
يعتبر القطع اليدوي التقليدي أو الفصل المعتمد على التركيبات غير فعال، ويولد ضغطًا ميكانيكيًا عاليًا، وغالبًا ما يؤدي إلى إتلاف الألواح، ويترك حوافًا خشنة. في المقابل، يستخدم جهاز توجيه القطع ثنائي الفينيل متعدد الكلور مغزلًا عالي السرعة للقطع منخفض الضغط وعالي الدقة. يمكنها التعامل مع أشكال الألواح العشوائية، مما يعزز بشكل كبير كلاً من جودة التقسيم وإنتاجية الإنتاج.
الأسئلة الشائعة 4 - ما هي الميزات المتقدمة التي يقدمها جهاز التوجيه PCB Cut؟
تأتي أجهزة التوجيه الحديثة المقطوعة بثنائي الفينيل متعدد الكلور مزودة برؤية CCD لتصحيح الموضع تلقائيًا، مما يعزز دقة القطع. تسمح تكوينات الطاولة المزدوجة بالمعالجة المتزامنة للوحات مختلفة أو دمجها في منطقة عمل أكبر. يعمل اكتشاف تعطل الأدوات في الوقت الفعلي وجمع الغبار المدمج على تقليل الضوضاء والحفاظ على نظافة مساحة العمل. تدعم النماذج المتطورة التشغيل المباشر المؤتمت بالكامل، مما يقلل من التدخل اليدوي ويخفض التكاليف الإجمالية.
